MFC-01/03用オプション基板


MFCー01/03用オプション基板

タミヤ製MFC-01/03に市販のライト類を接続するときに役立つオプション基板です。オートサポートレッグ用サーボ端子に接続して使用すると、3回路のライトとサーボの操作が可能になります。1回路で3個の端子を用意しています。1端子にLED10個並列接続したものを抵抗なしで接続することが可能です。市販のライト類(ルーフライト、サンバーザー、ローバー、サイドバー、回転灯など))も接続可能です。MFC-01/03には付属の六角スペーサーで取り付けることができます。



この商品は返却不可です。

¥17,000

  • 残りわずか
  • 配送期間:1-7日

MFC-01/03用オプション基板の設置例

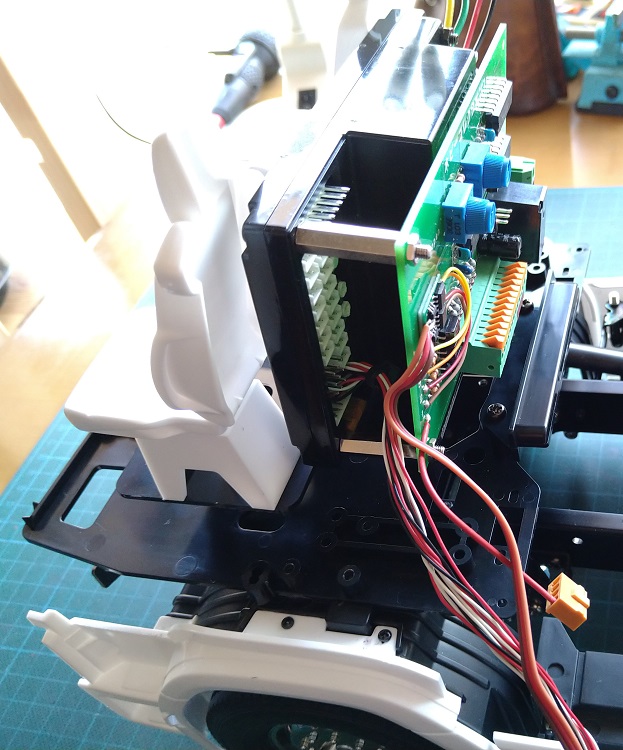

MFC-01/03用オプション基板をスカニア770Sに設置
MFC-01/03用オプション基板をスカニア770Sに設置

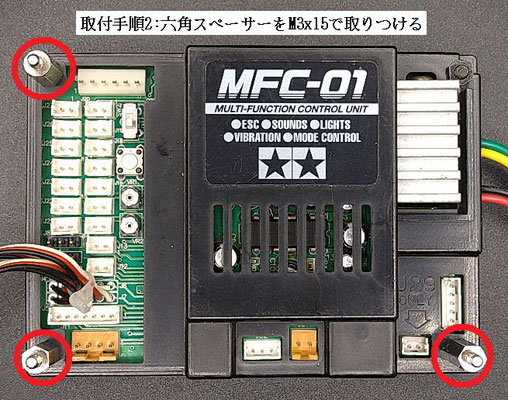

MFC-01/03オプション基板の取付手順

MFC-01/03オプション基板の結線手順

LEDの接続個数が10個以下の場合、LEDに過電流が流れないようにするため、抵抗をLEDに直列につないでください。1個あるいは2個の場合、LEDが熱で破損する場合があります。



LEDを1個の場合は、LEDのマイナス側に470Ω 1/4Wの抵抗を取りつけて端子に接続してください。

LEDを2個の場合は、LEDのマイナス側に200Ω 1/4Wの抵抗を取りつけて端子に接続してください。

LEDを3個の場合は、LEDのマイナス側に110Ω 1/4Wの抵抗を取りつけて端子に接続してください。

LEDを4個の場合は、LEDのマイナス側に  68Ω 1/4Wの抵抗を取りつけて端子に接続してください。

LEDを5個の場合は、LEDのマイナス側に  51Ω 1/4Wの抵抗を取りつけて端子に接続してください。

LEDを6個の場合は、LEDのマイナス側に  30Ω 1/4Wの抵抗を取りつけて端子に接続してください。

LEDを7個の場合は、LEDのマイナス側に  18Ω 1/4Wの抵抗を取りつけて端子に接続してください。

LEDを8個の場合は、LEDのマイナス側に  10Ω 1/4Wの抵抗を取りつけて端子に接続してください。

MFC-01/03オプション基板の操作手順

MFC-01/03用オプション基板の動画
