ワイヤレス化パーツ


トレーラーヘッドにはServonaut製AIR-U、トレーラー側にはAMOを取りつけます。自動的にトレーラーヘッドとトレーラーのテールライトが同期します。

MFC01/03用赤外線送信モジュール

Servonaut AIRU 赤外線送信モジュール

1) Servonat E22、S22およびMFC-01/03を含めたコントローラーを使用しているときに選択。

2) コネクターS5を例えばレシーバーのチャンネル5に接続。

3) コネクターS6を例えばレシーバーのチャンネル6に接続。

4) 補助灯、ストップライト、バックライト、リヤフォグライトの点灯。

5) 例えばチャンネル5でサポートレッグ用モーターの制御。

6) 例えばチャンネル6でダンプ用モーターの制御。

7) 赤外LED付属。

8) 外形寸法: 40 x 32 x 15 mm

この商品は返却不可です。

¥12,000

  • 在庫切れ
ダウンロード
Servonaut AIRU MFC01/03用赤外線送信モジュールの操作法
MFC01/03用赤外線送信モジュールの操作説明書(ドイツ語/英語)
AIRU.pdf
PDFファイル 295.0 KB

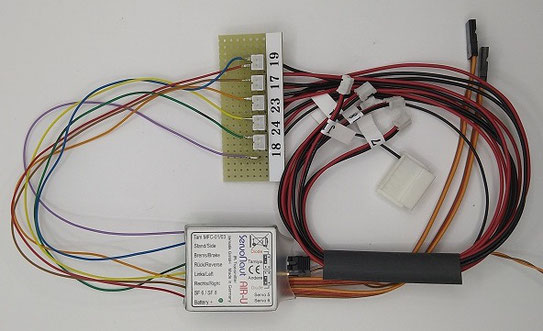

MFC-01/03とAIR-Uとの結線図


赤外線受信モジュール

Servonaut AMO 赤外線受信モジュール

1) AIR4、AIRU 赤外線送信モジュールと対になる赤外線受信モジュール。

2) 補助灯、ストップランプ、バックランプ、リヤフォグランプの点灯。

3) ランプ出力は700mA以上で電流保護回路作動。

4) サーボ用電源として5V1A装備。

5) サポートレッグ用モーターの制御(別売S10が必要)。

6) ダンプ用モーターの制御(別売S10が必要)。

7) 赤外LEDとスイッチ付属。

8) 外形寸法: 70 x 30 x 12 mm

この商品は返却不可です。

¥15,000

  • 在庫切れ
ダウンロード
Servonaut AMO 赤外線受信モジュールの操作法
赤外線受信モジュールの操作説明書(ドイツ語/英語)
AMO_Version_2017_Sept_schmal_web.pdf
PDFファイル 3.8 MB

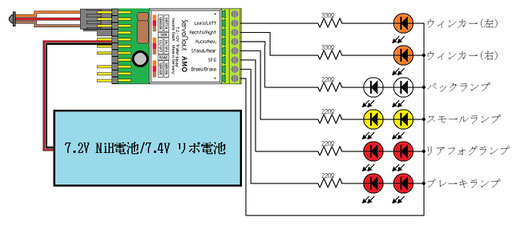

AMOとテールライトの結線図
